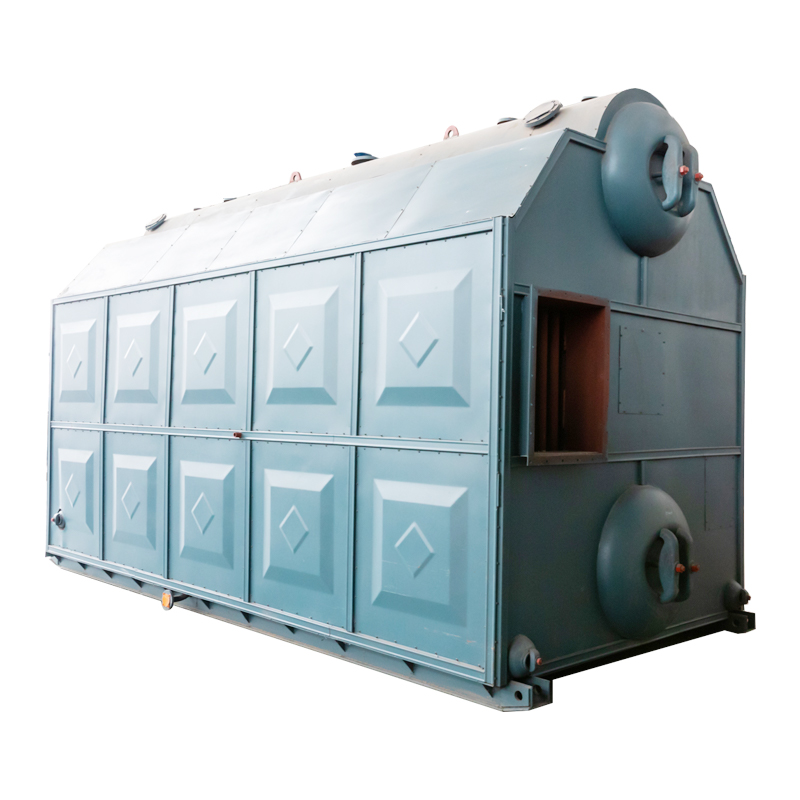

1、 結構簡介 DZL系列 生物質 蒸汽鍋爐是單鍋筒縱置式鏈條爐排水火管鍋殼鍋爐。水火管鍋殼鍋爐的結構為臥式三回程水火管組合式，在爐膛左右兩側設置水冷壁管與鍋筒組成**回程，水冷壁管延長部分組成兩側第二回程八字煙道，鍋筒內布置第三回程煙管；鍋爐受熱面包括爐膛的輻射受熱面、兩側八字煙道的橫向沖刷對流受熱面、煙管縱向沖刷對流受熱面、鑄鐵省煤器。煤自煤斗落到爐排上，經爐排推動進入爐膛燃燒；空氣由鼓風機經風道、調節風門、風室、爐排、煤層，進入爐膛；灰渣經爐排后面的落渣口由出渣機除渣。在爐排上燃燒生成的高溫煙氣經爐膛喉口，向后流動，火焰與高溫煙氣對圍成爐膛的水冷壁和鍋殼底部**部分受熱面進行幅射換熱；然后由爐膛后部煙窗出口進入八字煙道對流換熱流向爐前；經前煙箱轉向進入煙管對流換熱流向鑄鐵省煤器 (選配) 換熱；**經除塵器，由引風機抽引，通過煙囪排向大氣。鍋爐汽水系統為：軟化水→水箱→（除氧器） (選配) →水泵→省煤器 (選配) →鍋筒→下降管→上升管（水冷壁管）→鍋筒→主汽閥。
2、 技術特點
1)  全中文菜單液晶人機界面，觸摸屏控制 (選配) 和動態圖形化工作運行狀態顯示。用戶僅需設定工作時間參數，選擇連續 / 定時工作方式，鍋爐即能按所設定程序自動運行。
2)  標準RS485接口，可以實現集中控制遠程監控，并可組成多臺鍋爐網絡，根據負荷變化自動運行。 （選配）
3)  采用觸摸屏人機界面和可編程序控制器，中文菜單式人機對話 。 清楚直觀 。 操作方便 ， 容易掌握 。（選配）
4)  采用緊 湊密孔 爐排，適合燃燒生物質顆粒；可以同時使用 生物質燃料和煤 ；
5)  設有多重聯鎖保護，加上雙重獨立的水位控制報警，三重壓力保護及報警，確保鍋爐在各種工況下萬無一失，安全到家。
6)  汽車專用漆 、玻璃絲棉包裝。美觀大方，永不銹蝕。
7)  具有國際上先進獨特的設計，保證鍋爐安全可靠、經濟高效。
8)  100%螺紋煙管，具有良好的熱伸縮性，科學的氣流設計，爐內溫度場均勻，且有效吸收火焰熱量，有效抑制N o x 的生成 。
9)  閥門采用 鄭州 宇明閥門公司 生產的鑄鋼閥門 ， 產品質量有保證。


二、 產品技術參數表

DZL2-1.25-T型生物質蒸汽鍋爐產品技術參數
序	名 稱		單位		數據
1	額定蒸發量		T/H		2
2	額定蒸汽壓力		Mpa		1.25
3	額定蒸汽溫度（飽和）		℃		194
4	給水溫度		℃		20
5	水試驗壓力		Mpa		1.65
6	設計燃料		生物質顆粒、木柴等
7	總耗電功率		Kw		18.5
8	排煙溫度		℃		170.33
9	設計熱效率		%		≥80
10	正常水容量		m³		3.15
11	燃料消耗量（生物質顆粒）		kg/h		400
12	鍋爐受熱面積		㎡		105.36
13	分氣缸規格		φ		Φ325
14	煙囪：直徑×高度		mm		325*18000
17	不銹鋼給水泵	型號	BL(T)
18		流量	m³/h	3
19		揚程	M	190
20		電機功率	KW	4
21	鼓風機		型號	4-72-12NO.3.6A右0°
22			功率	3
23	引風機		型號	Y5-47NO.6C 右135°
24			功率	11
25	鍋爐**運輸尺寸	5423×2400×3214mm
26	鍋爐**運輸重量	20T
